LINEAR LZT1212-PICKER 특허 출원 번호 제 10-2018-0017509 호

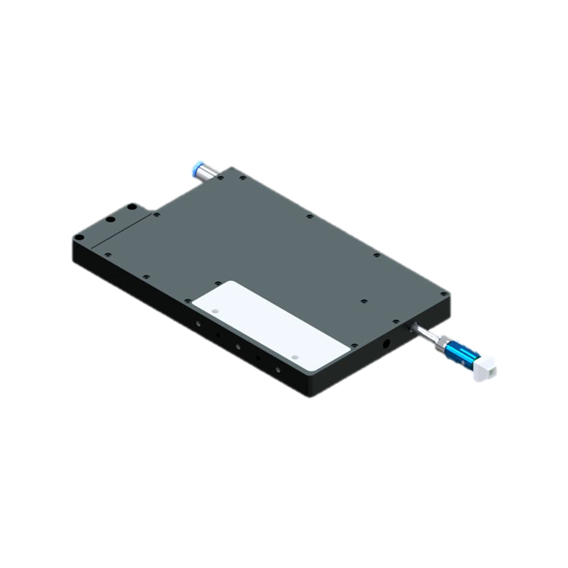

제품소개LINEAR LZT1212-PICKER
제품특징

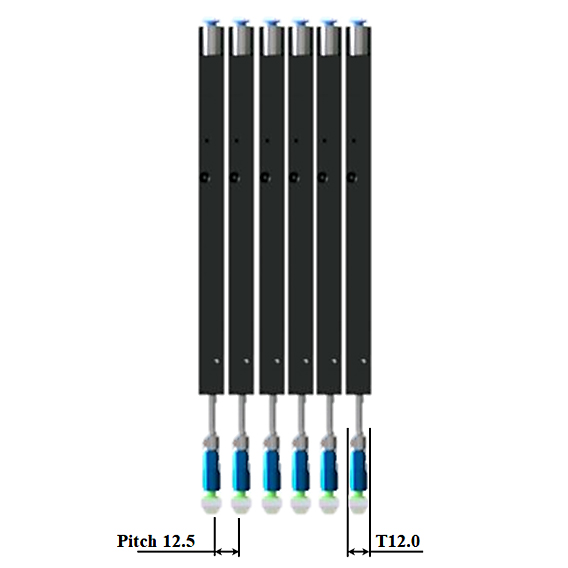

- 축 간 피치 12.5mm로 병렬 설치 가능
- 高 속도 운전 (7cycle/초 : 30g 탑재)
- 長 수명 (4,000만 cycle 달성 시점에서 이상 없음)
- 경량화 구현 약320g
- 세타 분해능 18 bit(360/262,144)
- 세타 토오크 15mNm(153gf·cm)
- Force Control 가능 Min 45g 부터 5g 간격
- 완전 밀폐 구조 구현(발열 최소화)

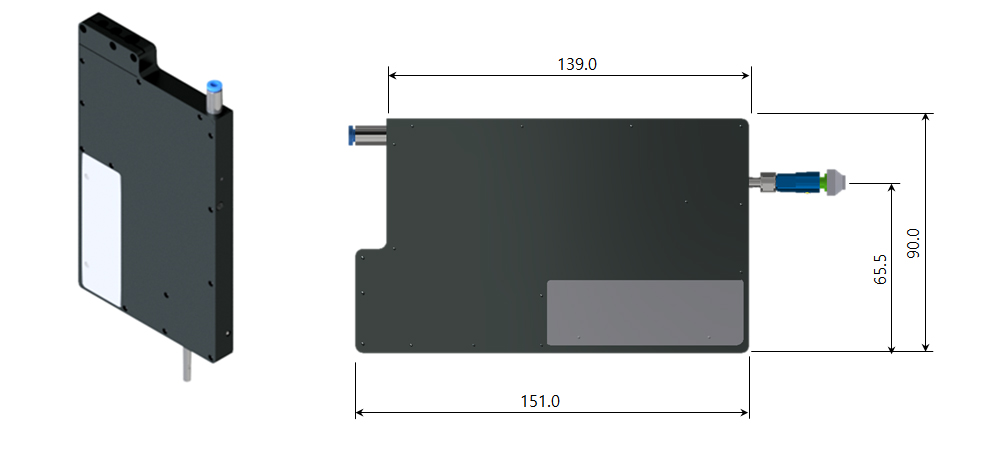

제품사양
| 두께 |
12 mm |
| 구분 |
Z-Axis |
T-Axis |
| 스트로크 |
12 mm |
|
| 최대 추력 / 최대 속도 |
4 N |
112rpm |
| 정격 추력 / 정격 속도 |
1N |
23rpm |
| 사용 전압 |
DC24V |
DC24V |
| 정격사용 전류 |
300㎃ |
300㎃ |
| 최대 가속도 |
10G |
3G |
| 정격 가속도 |
7G |
2G |
| 흔들림(90˚ ) / 정밀도 |
±0.03mm |
|
| 반복 정밀도 |
±5.0μm |
±0.05˚ |
※ 스트로크 20mm는 주문사양
